點擊上方卡片關(guān)注我|推送：小印|審核：周兵|&|冰月信息&印前制作|不負(fù)有心人不負(fù)有緣人有問必回

逆向UV工藝，能在印刷品的表面形成高光澤與沙啞的不同效果。減少了印刷品的表面處理環(huán)節(jié)和工序，經(jīng)過印刷機一次完成,節(jié)省了覆膜的加工過程與生產(chǎn)時間。逆向UV上光并且能達(dá)到普通上光做不到的反差效果，能使印品的印制效果更好、更精美，印刷質(zhì)量更上一層樓。本文淺述逆向UV工藝的相關(guān)內(nèi)容，供采供朋友們參考：

一、概述

逆向上光是相對于傳統(tǒng)的局部上光而言的。在歐美地區(qū)，印刷廠不僅利用光固化Uv工藝印制與傳統(tǒng)uV油墨相同質(zhì)量的印品，而且不滿足于其僅具有高光澤鏡面效果或透明效果，進(jìn)一步改進(jìn)了這項工藝，開發(fā)了逆向上光工藝，以達(dá)到更高的印刷反差效果。

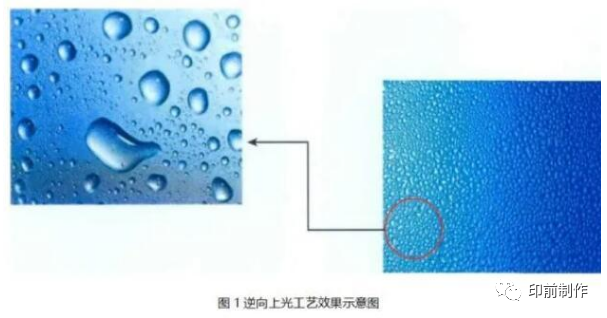

采用逆向上光工藝能夠使同一印品上同時存在鏡面的高亮光效果和啞光或麻面的非高亮光效果，在亮度上形成更強的反差，使上光達(dá)到更好的效果。同時，因為非高亮光部位用的是膠印方式印刷，所以套印非常準(zhǔn)確，也保證了高亮光部位圖文的印刷精度。

總的來說，逆向上光解決了普通上光工藝中存在的關(guān)鍵問題，并且能達(dá)到普通上光做不到的反差效果，能使印品的印制效果更好、更精美，印刷質(zhì)量更上一層樓。

二、原理利用涂布型UV光油與底印UV光油（墨斗型UV光油）的“互斥"原理，一次性實現(xiàn)凹凸質(zhì)感和不同光澤的效果，即在無底油處涂布上光油實現(xiàn)亮光效果，有底油的地方涂布上光油后，實現(xiàn)亞光效果。該工藝可以通過控制UV底油的用量或網(wǎng)點大小，來實現(xiàn)Uv上光后的明暗（或稱起皺收縮強弱）變化。

逆向上光工藝的建議印刷次序主要有三種：

1、UV色墨印刷一UV照射固化一UV底油印刷一UV照射固化一UV光油涂布一UV照射固化；

2、UV色墨印刷一UV照射固化一Uv底油印刷一UV光油涂布一UV照射固化（中間不照射）；

3、UV色墨印刷一Uv照射固化+（脫機二次印刷）+UV底油印刷一UV光油涂布一I-JV照射固化。

三、優(yōu)點采用逆向上光工藝，增強油墨的耐光性能，增加油墨防熱、防潮的能力，起到保護印跡，美化產(chǎn)品，代替覆膜的作用。使印刷品可以呈現(xiàn)兩種光澤不同加工。

四、工藝流程

1、上光前必須先完成常規(guī)印刷，且確定油墨已徹底干燥或固化；

2、然后，以連線或離線方式將設(shè)計稿上非高亮光部位以膠印方式印上透明的逆向墨；

3、再連線，以滿版方式在印刷面涂布UV光油并固化。

4、光油與先前上的逆向墨相接觸，產(chǎn)生內(nèi)聚反應(yīng)，在非高亮光部位形成小顆粒狀墨膜，達(dá)到啞光或麻面的效果。而未上逆向墨的高亮光部位則形成鏡面的高亮光效果。

5、采用逆向上光工藝能夠使同一印品上同時存在鏡面的高亮光效果和啞光或麻面的非高亮光效果，在亮度上形成更強的反差，使上光達(dá)到更好的效果。同時，因為非高亮光部位用的是膠印方式印刷，所以套印非常準(zhǔn)確，也保證了高亮光部位圖文的印刷精度。

五、材質(zhì)要求

1、平滑度

選用表面平滑度較高的紙張，紙張質(zhì)量或表面粗糙，吸油量大，會降低印刷品表面的光澤度，使上光效果不明顯。

2、噴粉量

如選用普通油墨印刷文件時，建議聯(lián)機上光處理不使用噴粉，也可以脫機涂布水性光油。印刷品噴粉太多，影響到光油上光形成鏡面和顆粒沒有反差，效果不強。3、油墨干燥

印刷必須充分干燥的情況下，進(jìn)行表面處理，在墨層未干的情況下可能就會造成光油固化不徹底，沒有效果。

4、印前制作

需要對圖案進(jìn)行選取處理，將出磨砂效果的部分選取出來，填實底色，亮光的地方空出來，在出菲林和出版單出。5、吸收性

選用表面吸收性差的紙張，吸收性強的紙張上光效果不明顯6、紙張材質(zhì)

選用表面質(zhì)量好的紙張，表面涂色不良的，容易暴色

7、添加劑逆向UV工藝產(chǎn)品，一般少加UV固化劑，不超過1%的量，不利于逆向UV效果。

8、紙張含水量需要選擇含水量適中的材料，含水率高紙張變形卷曲，含水率低紙張干燥易破。

六、印刷注意事項

1、印版需經(jīng)烤版處理或使用UV專用版。

2、印刷機周圍不能直接受到日光照射。

3、車間溫度保持在20-25度。

4、更換墨輥后必須調(diào)整滾隙。

5、要實施固化性、附著性、氣味的、預(yù)備試/與食品接觸的地方不能印刷UV油墨。

6、紋理的細(xì)與粗、手感、油感等，與前后開UV燈光、印刷速度、油厚薄與品質(zhì)、印刷壓力、紙張平整度等因素有關(guān)：前后開UV燈光的效果：在OP油后、光油前開UV燈光，則紋理上有磨砂手感，紋理明顯，呈白色效果，沙眼即露光油沒有（干與濕反應(yīng)）；UV燈光在收紙?zhí)庨_uv是什么工藝，則紋理上手感是呈油性感，磨砂手感不明顯，沙眼即露光油明顯（濕與濕反應(yīng)）；印刷速度的效果：速度快，則紋理粗，沙眼即露光油大些；速度慢，則紋理細(xì)膩，沙眼即露光油小些；

油厚薄的效果：油厚，則紋理更細(xì)膩；油薄，則紋理粗糙些；

油的品質(zhì)與品牌不同，效果也不一樣；印刷壓力大小不同，效果也不一樣；承印物表面平整度不同，效果不同：表面平整好，則紋理明顯；表面平整差，則紋理不明顯。7、逆向UV油：是分面油與底油；底油是印刷墨輥油，面油是過油座的光油。

8、印刷機：只能上帶過油座的印刷機。

七、菲林輸出注意事項1、做文件時需要做補露白處理，磨砂文件需做大0.3mm（主要看設(shè)備的精度）。2、不要選擇小文字、小圖案。字體極小易糊版，字體不小于10號字。線條大于2mm。

3、反白線條必須大于0.5mm；反白字體大于6號字體、黑體

八、逆向上光注意事項

1、印刷品必須完全干燥或固化。

2、OP油必須完全固化。

3、印刷機速度，能將UV燈全功率開啟的速度。

4、涂布UV光油的量：150L/IN——200L/IN。

5、涂布UV光油和OP光油的配合度。

6、印刷機UV固化系統(tǒng)，功率高低。

7、承印材料表面平滑度和光澤度。

8、設(shè)計色彩和線條。

九、逆向UV工藝產(chǎn)品注意事項

1、逆向UV工藝產(chǎn)品，材料一定用PET光金銀卡，不可用鋁箔型的金銀卡，因為鋁箔金銀卡啤成型時，爆鋁箔膜。其金銀膜表面的達(dá)因值一定達(dá)到40，做逆向UV工藝才沒有問題，不會出現(xiàn)爆色掉墨現(xiàn)象發(fā)生。2、逆向UV工藝產(chǎn)品，材料PET光金銀卡，要求其表面一定要平整，因為平整效果越好則逆向UV工藝效果越好，逆向紋理越細(xì)膩。3、逆向UV工藝產(chǎn)品，設(shè)計時，分啞面與光面，則啞面是印刷座印刷，要用PS版，則要做好文件，處理逆向UV工藝，但是注意細(xì)線條的大小，一般要超過0.15mm以上的線條。光面是滿版UV油，不用做菲林。4、逆向UV工藝產(chǎn)品，一般少做燙金工藝，如果做燙金工藝，那么一定要先燙金再逆向UV工藝；但是燙金時，一定要測試燙金紙的附著力，用3mm膠粘拉測試與上印刷機空壓檢測燙金紙的附著力，如果拉掉則不行，必須做到不能拉掉金現(xiàn)象發(fā)生。此時出現(xiàn)拉金現(xiàn)象，則更換燙金紙或加重壓力凹下，印刷則不會造成拉掉金的現(xiàn)象發(fā)生。

5、逆向UV工藝產(chǎn)品，一般少加UV固化劑，不超過1%的量，不利于逆向UV效果；如果有燙金工藝，則要先燙金再逆向UV工藝。印刷時，一定添加UV固化劑，并要有滑的感覺，燙金時才不會出現(xiàn)刮花、粘花現(xiàn)象發(fā)生，但是逆向UV工藝光面則做不好或做不出光面效果，此時一定添加絲印光UV工藝。

6、逆向UV工藝產(chǎn)品，糊邊時，一定要選擇好膠水；糊邊或加齒刀，但是只能半穿；或露糊邊沒有逆向UV油，此露糊邊，逆向UV時，要求一般難做到，要做就是割橡皮布或橡皮布墊紙，但是很難搞準(zhǔn)，拼版時，糊邊盡量做在一條線上；或打磨后再上膠水；或選擇好UV膠水，一定測試好再生產(chǎn)，同時增加壓粘時間，利用粘貼好；最好用熱溶膠，但是操作生產(chǎn)時，時間要快，恰到好處。

十、工藝辨別逆向UV工藝、磨砂UV工藝、磨砂壓紋工藝、絲印小雪花UV的區(qū)別：1、逆向UV工藝：表面是亮的，有油膩感，易用刀片刮掉；是印刷UV工藝；

2、磨砂UV工藝：表面是發(fā)白效果、磨砂手感，易用刀片刮掉；是絲印UV工藝；3、磨砂壓紋工藝：表面是暗光效果、磨砂手感uv是什么工藝，用刀片刮不掉；是壓紋機工藝；

逆向UV工藝、磨砂UV工藝、磨砂壓紋工藝等三種工藝區(qū)分的方法：

首先用刀片刮：刮得掉為逆向UV或磨砂UV工藝；刮不掉為磨砂壓紋工藝。逆向UV與磨砂UV的區(qū)別是觀其表面現(xiàn)象：有發(fā)白效果、沙沙手感，光澤不亮為磨砂UV工藝；表面是亮的，有油膩感，則是逆向UV工藝。
