不知小伙伴們是否遇到過這樣的狀況：看到設計大師首發的設計案例，有些設計點剛好可以跟自己的方案搭調，本想借鑒大師手法卻被難在了內部構造上，導致最終方案也不了了之...

跟甲方在談設計方案時，效果圖相當完美，但被問及如何實現效果會更好？瞬間石化，因為不清楚內部構造...

為了化解小伙伴的這一困擾，今天咱們就來講講如何將心儀的設計案例應用到自己的方案中，而且能夠?qū)崿F(xiàn)落地施工。本文主要解決一下問題：

1、如何分析設計案例，還原設計手法？

2、內部構造該如何推導？

3、在施工中有哪些注意要點？

01.

如何分析設計案例，還原設計手法？

1、分析有哪些部位需要進行節點剖析

當我們拿到一張效果圖，或者實景圖的時候，該如何分析還原它的構造做法呢？

首先我們知道一個完整的空間是由天花、地面、墻面還有中間部分的軟裝和燈具組成的，拋開軟裝部分，剩下的就是天、地、墻三大組成部分。

由此我們可以從以下3個方面，對下圖中的案例進行解析：有特殊造型的部位、不同材料的交接處、轉折交接的位置。

△圖中A、B、C處為重點需要剖析的部分

a、特殊造型

這一點應該很好理解，特殊造型的部位需要重點剖析，其是什么樣的材料、什么樣的造型、尺度是多少，這些是需要根據效果圖或者方案手稿明確，才能進一步進行節點繪制，以及后期施工現場交底。

如圖中A處有線條燈帶和凹凸造型、B處弧形石材燈帶縫分縫等造型。

b、不同材料交接

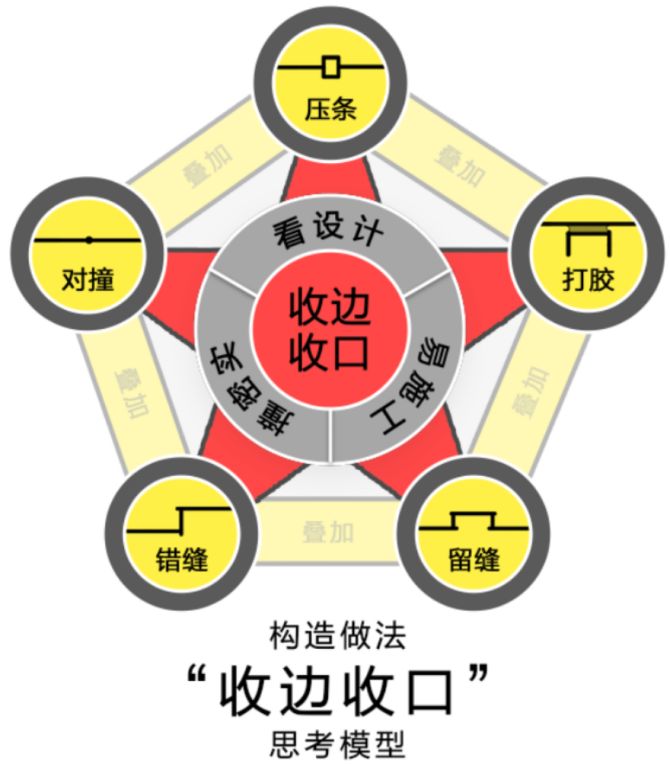

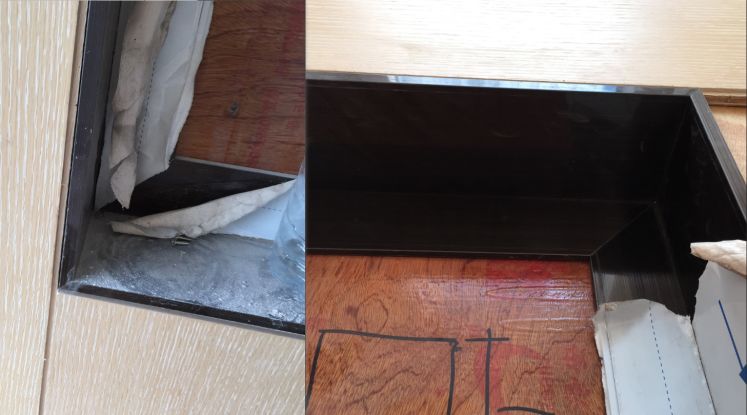

當不同材料碰撞在一起的時候需要重點剖析，因為要保證收口美觀亞克力板效果圖，我們通常會使用之前提過的常用的幾種收口方式：對撞、壓條、打膠、留縫、錯縫，這里B處墻面橫剖、C處墻面豎剖就有不同的收口方式。

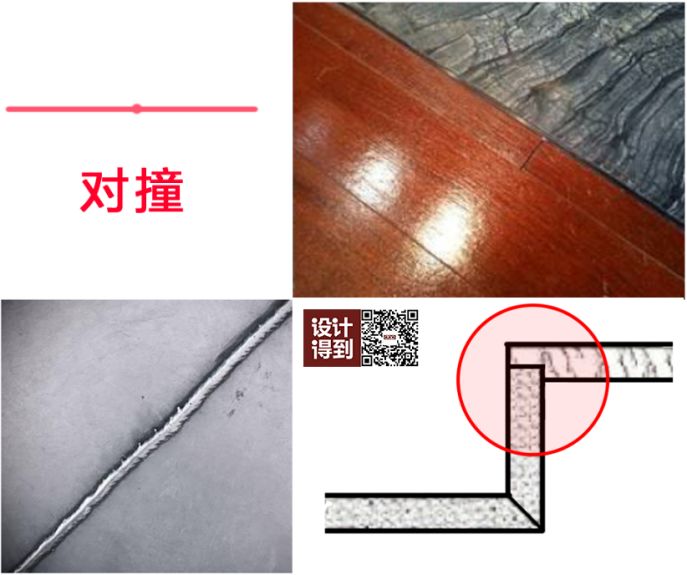

△對撞

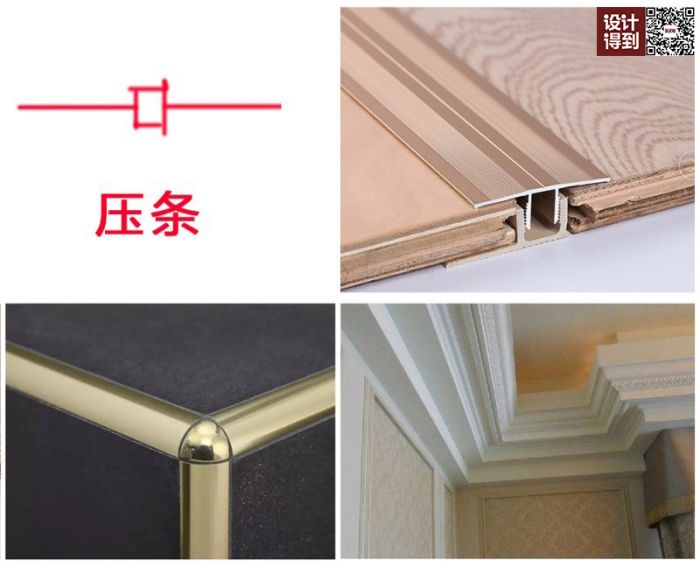

△壓條

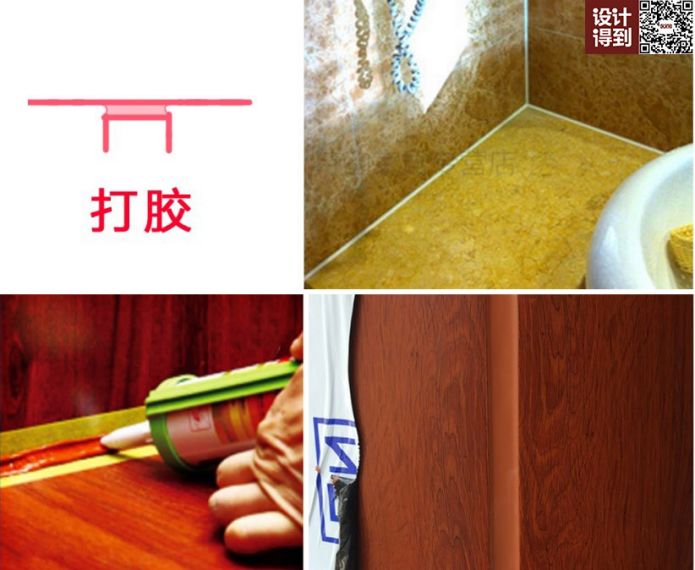

△打膠

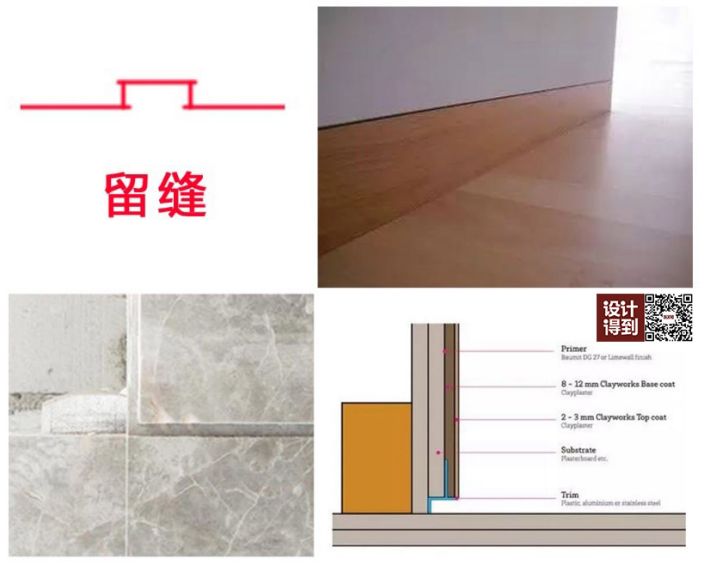

△留縫

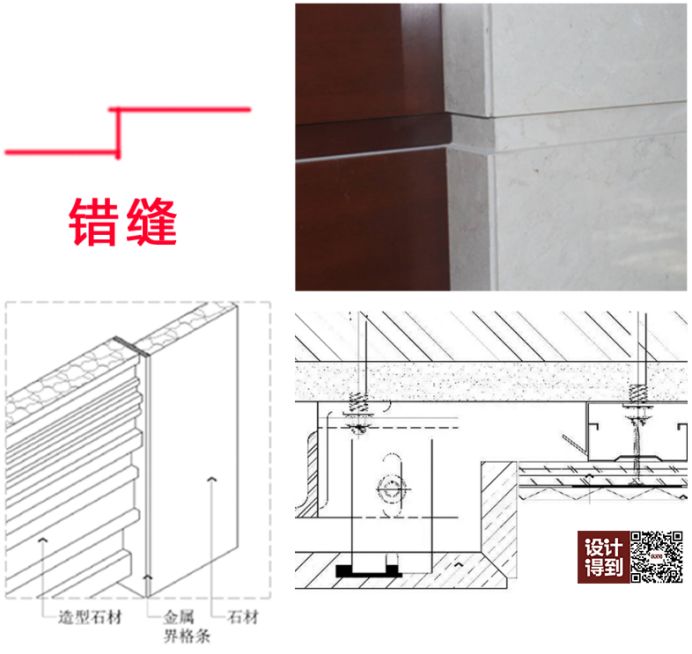

△錯縫

c、轉折交接

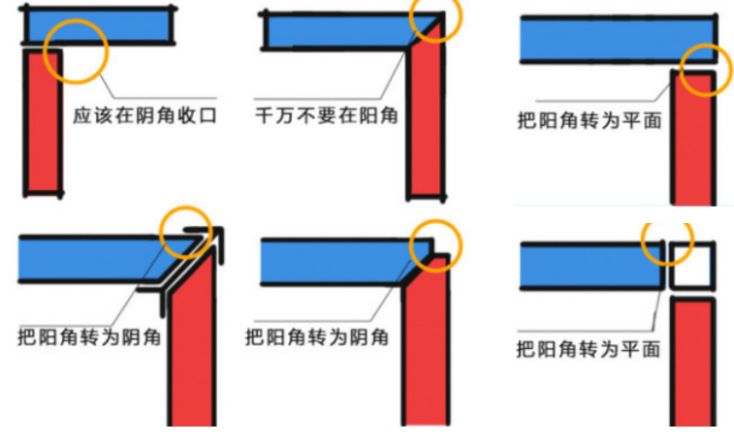

例如：在天花與墻面交界處、墻面與地面交界處、在陰陽角處這些轉角或交接部位，就需要進行收口交底，也是我們常規需要剖析的地方。這里圖紙B處陽角和燈帶等位置，C處天花頂面與墻面交接等部位需要剖析。

2、材料分析

說完需要剖析的位置，接下來需要對材料進行分析。開始之前，大家可以比對圖中材料來熟悉一下材料的常用詞：

ST：石材（花崗巖、大理石、玉石等）

WD：實木、木飾面、木地板

MT：金屬飾面（銅、鐵、鋼、鋁、鋁合金）

PT：油漆（油漆、涂料、氟碳噴涂等）

L：隱藏式燈光

PL：石膏線

WC：墻面飾材（多指墻紙/墻布/噴繪/刺繡）

CP：地毯

MO：馬賽克

UP：皮革

RF：窗簾、窗紗

GL：玻璃

MR：鏡子

從圖中可以看出，圖紙材料都還比較直觀，主要有石材、金屬、亞克力、乳膠漆等。

3、造型尺度

知道了用什么材料做的，我們還要清楚做成什么樣子，也就是造型和尺度關系，接下來有請托尼老師為我們詳解如何凹造型。

裝飾材料是依附于基層之上的，而基層可以通過加工做出各種造型，還有通過廠家特殊定制的造型。

將圖片放大觀察我們能看到更多的細節和收口關系，在尺度上我們可以，將圖中常規物體尺寸作為參考依據，比如說電梯門洞有800、900、1100，這里作為公區電梯廳，可以作參考為1100，再根據比例關系推出其他尺寸，整體上就不會失調，有了完成面和尺寸我的造型輪廓就出來了。

放大效果圖可以更清楚的觀察到細節、尺度、材料，轉折和拼接關系等，根據這些關系合理的繪制出完成面。

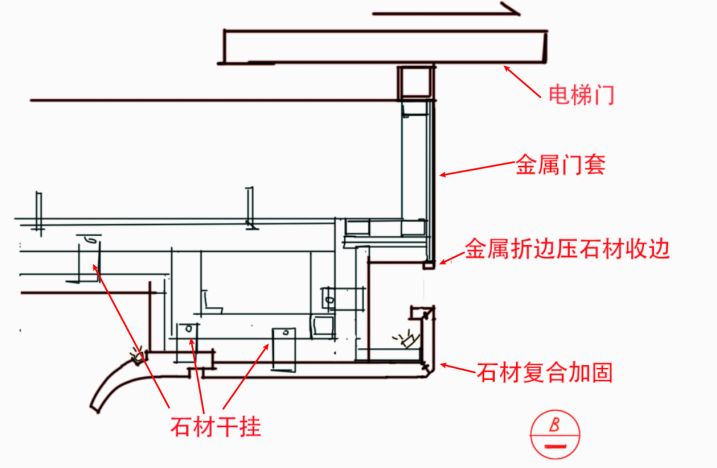

電梯墻面橫剖注意：燈帶、陽角、電梯門套、電梯門墻面豎剖 要注意：墻面與頂面，指示燈帶，電梯門套收口關系。

02.

內部構造如何推導?

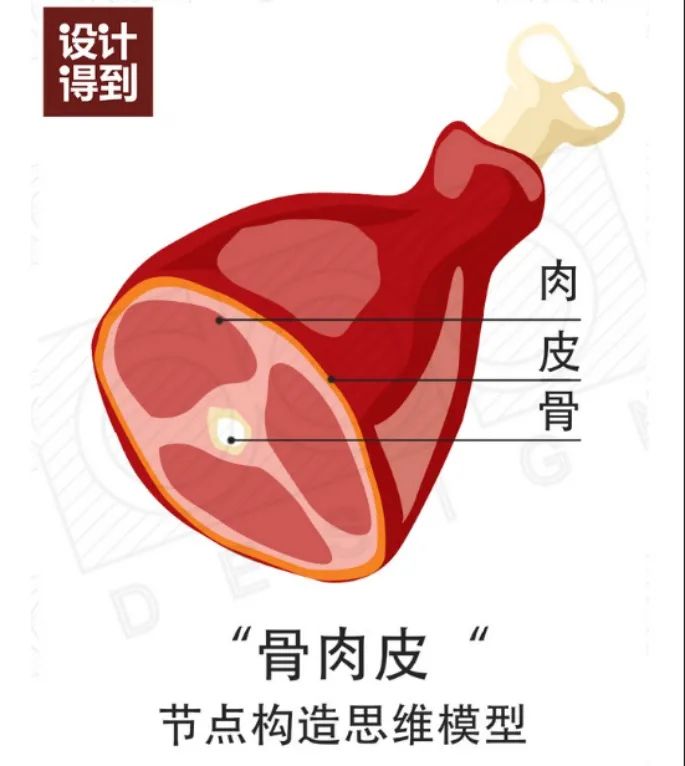

分析完外部表皮，內部構造是如何實現？咱們還依據“骨肉皮”的思維模式，接著往后分析。

△這里提供一些便于理解的模型

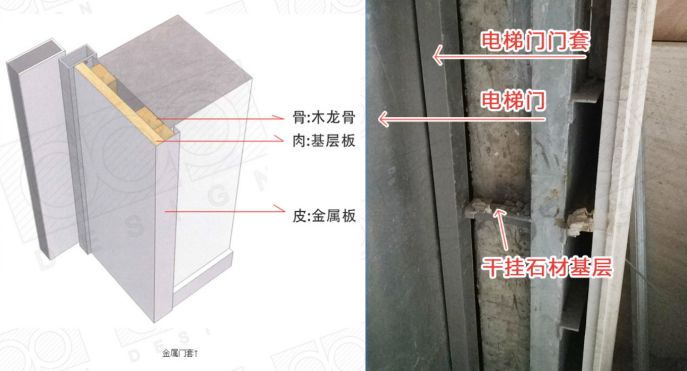

我們知道這里的完成面其實就是最裝飾最表面的一層，就像人的皮膚一樣，是依附于我們的肉體之上，而肉體又是靠人體骨架支撐。因此空間裝飾的飾面層、基層、結構層，如同人的骨肉皮原理是差不多的。

對基層構造有了一定了解，我們再回到最初的效果圖上進行分析。

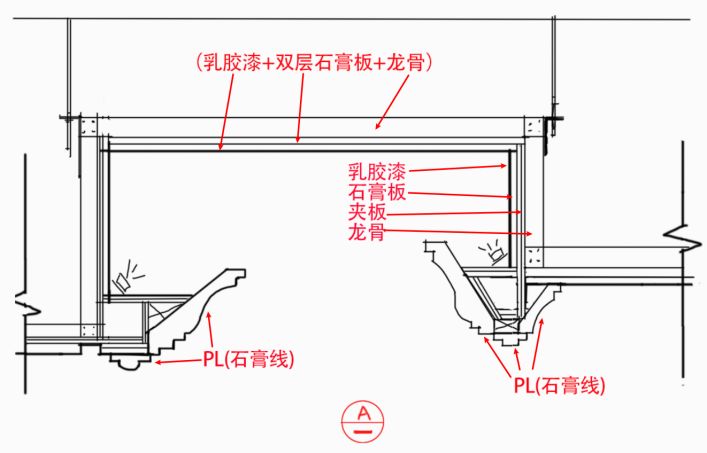

1、天花造型

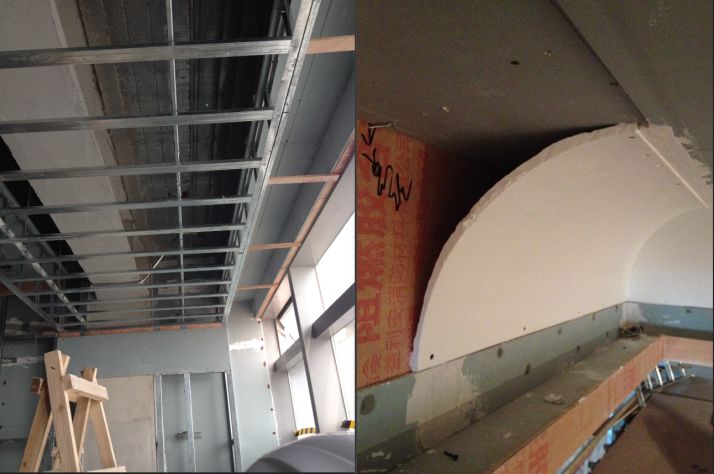

這里最表層的材料是乳膠漆，基層是石膏板，有造型的地方用阻燃夾板做出造型的框架，再用龍骨連接，特殊復雜的造型可以直接用成品石膏線條來做，構造做法即是由外向內，一層一層的推理出來的。

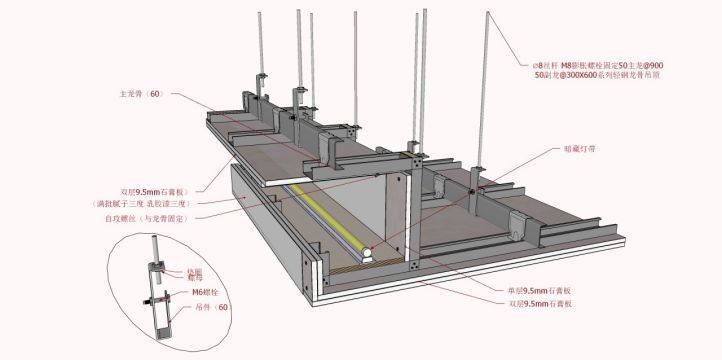

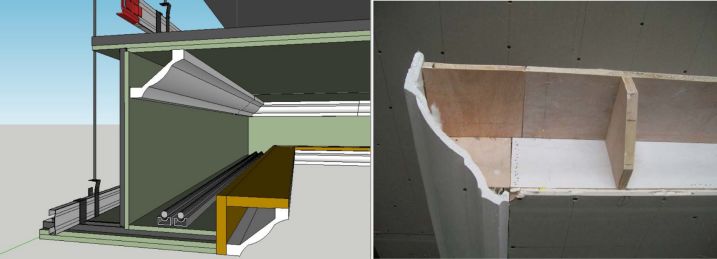

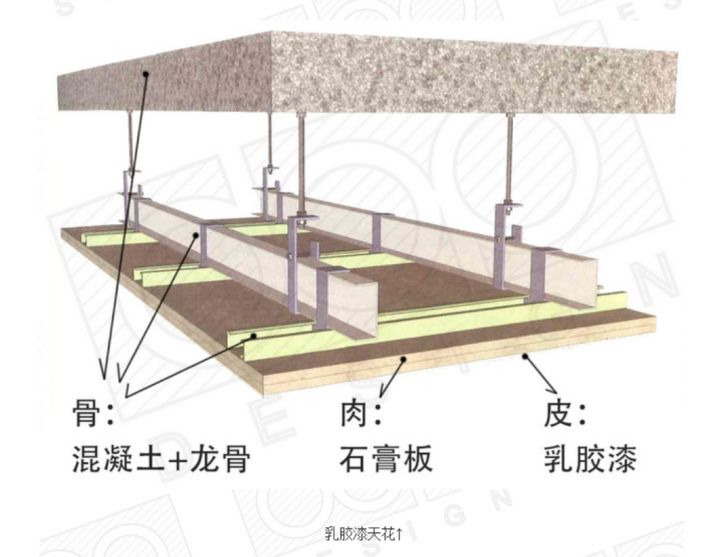

△吊頂常規結構模型理解，非效果圖對應模型

2、墻面造型分析

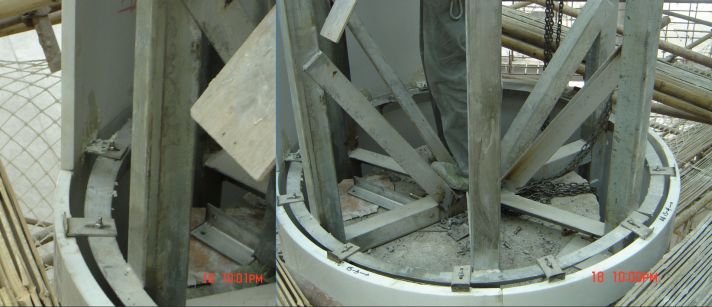

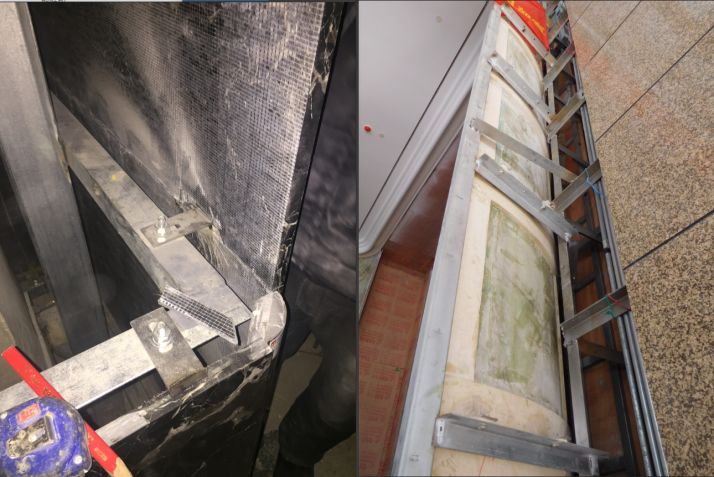

首先前期的尺寸要推算好，墻面主要有異性石材、金屬和燈帶造型，要注意的是電梯門套和石材的陽角收口，金屬收住石材，燈帶造型的石材需要提前復合加固，空間較高需采用石材干掛，鋼結構可以根據造型需求切割焊接。

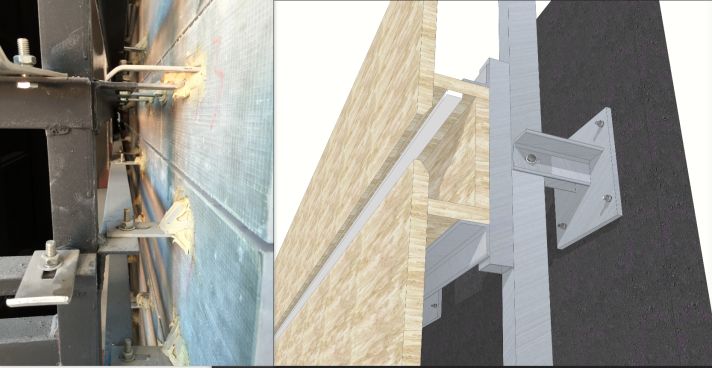

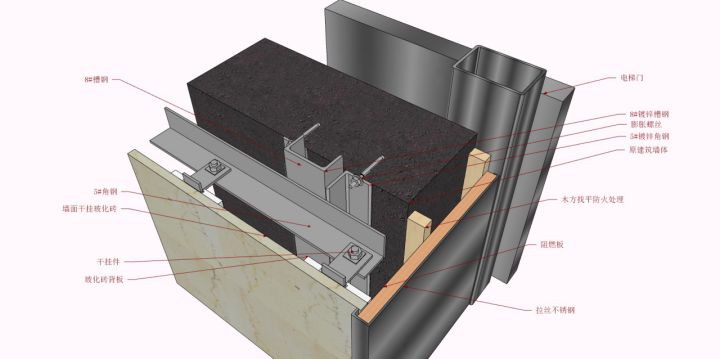

△石材干掛常規結構模型理解，非效果圖對應模型

3、豎剖造型分析

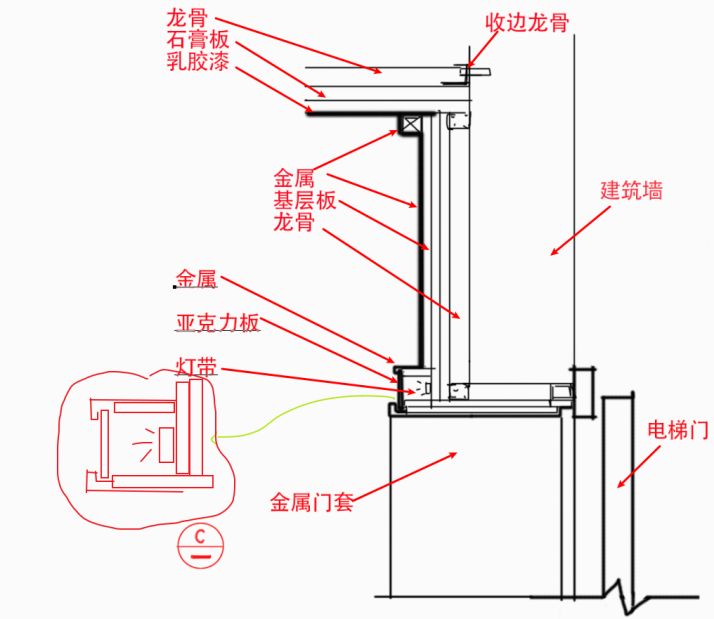

這里的豎剖造型其實就是將橫剖旋轉90°，墻面與天花有交接，還有燈帶的位置屬于特殊造型部位，電梯金屬門套與原電梯口框架收口關系。

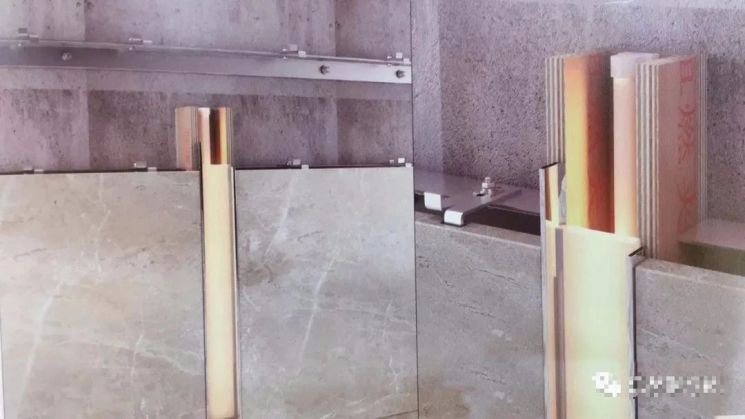

△墻面干掛常規結構模型理解，非效果圖對應模型

3、施工中有哪些注意要點？

a、弧形石材需廠家訂制，燈槽石材造型需復合加固處理亞克力板效果圖，避免現場作業誤差和局限性。

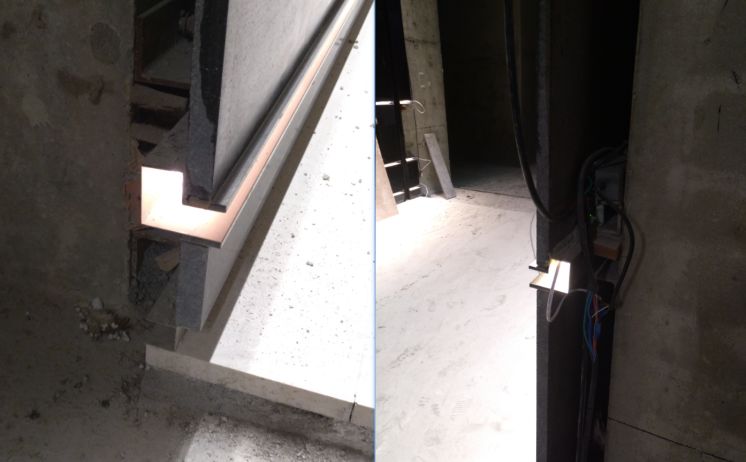

b、內嵌成品帶亞克力板LED燈帶，避免石材反光顯露燈珠。

c、電梯門橫剖陽角處避免出現直角，提前做好倒邊處理。

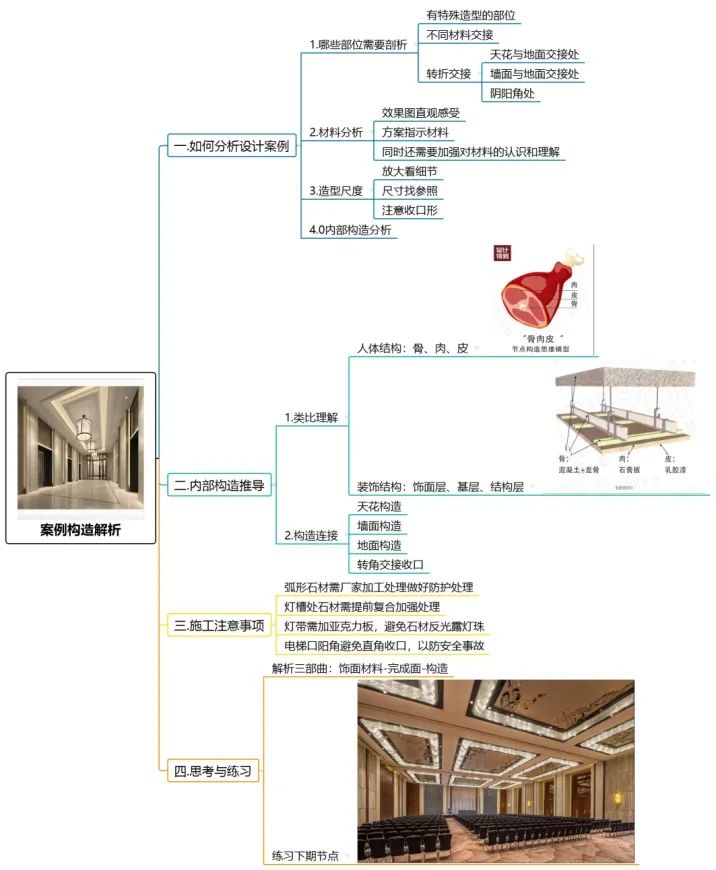

小結

不同的材料都有其特殊的應用做法，材料、造型完成面尺度、基層構造，根據效果圖或者實景依次推理，節點構造就能清晰明了，通用節點作為模板可以套用，但是理解其原理依舊可以應用于復雜節點上。

當然工藝和做法有很多種，需根據現場情況而定，這里主要提供如何分析案例的方法，如有異議的地方，歡迎在下方留言討論交流。

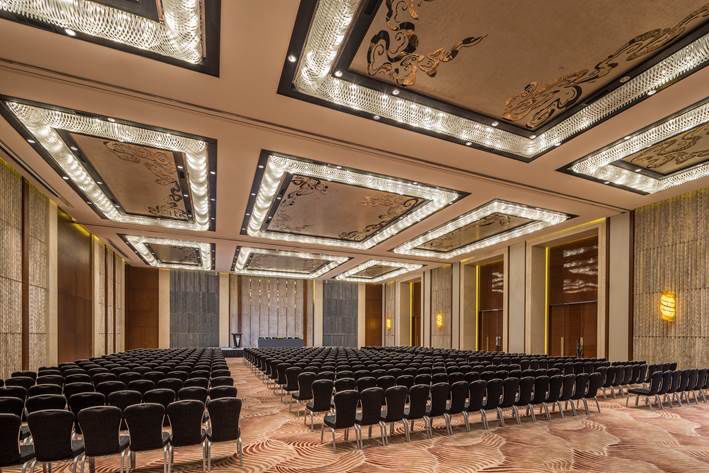

本文練習（下期節點分析）

可以依照今天所講材料、完成面、結構，對以下場景構造進行分析，下期會進行詳細解析。
