華測GPSensor形變監測系統
文章來源：本站收集 上傳時間：2018-3-26 點擊人氣：2190
GPSensor是由中國華測上海研發中心設計的基于網絡利用全球衛星定位系統（GPS）進行的實時三維變形量分析系統軟件。這套軟件對于人工建筑變形分析－－比如大型橋梁，水壩，大型人工建筑以及油田沉陷，礦山采空區沉陷，城市地下水漏斗沉陷，火山監測，山體滑坡監測等等具有非常大的現實意義。
GPS（全球衛星定位系統）自八十年代中期投入民用后，已廣泛地在導航、定位等各領域應用，尤其在測量界的控制測量中起了劃時代的作用。正因為是它在靜態相對定位中的高精度、高效益、全天候、不需通視等優點，使人們普遍采用其來代替常規的三角、三邊、邊角等方法，并在理論、實踐中取得了可喜的成果。在精密工程變形監測中也逐步得到廣泛的應用。
從國內外的有關研究和應用可以看出GPS自動化監測系統已經在橋梁、大型建筑、地震、大壩等行業中應用并取得較好的效益。目前，采用GPS技術用于橋梁等工程變形監測的手段已經被廣泛的應用于世界各地。例如：英國Humber橋的GPS監測系統、日本明石海峽大橋的GPS監測系統、虎門大橋GPS監測系統、青馬大橋、汲水門大橋和汀九大橋的GPS監測系統。
上海曾經是中國緩變性地面沉降較為嚴重的城市，自1921年發現地面沉降至今已有80余年，開展地面沉降專項勘查與研究至今已有40年。特別是近十余年來，采用GIS（地理信息系統）和GPS（全球定位系統）技術，對全市監測網絡進行了全面更新與調整，并正在建設完善全市地面沉降自動化預警預報系統工程。
三峽庫區地質災害監測預警工程是國家在三峽庫區實施的一項重大減災工程，國土資源部將實施這一工程。三峽庫區地質災害監測預警工程于2002年3月正式啟動后，三峽庫區地質災害防治工作指揮部在全庫區建成包括GPS監測網、綜合立體監測網和遙感監測系統的專業監測工程，建立各類監測網點1447個，配備GPS接收機46臺（套），并在重慶市和湖北省的18個區、縣的129處滑坡和庫岸監測運行。完成了包括地表位移監測、深部變形監測、滑坡推力監測、滑坡地下水監測和宏觀巡查監測在內的18個區、縣的125處崩塌滑坡庫岸綜合立體監測網建設。
但目前的大部分這些應用中，采用的解算模型還是基于常規測量理念—RTK解算模式。這種模式隨著GPS應用技術的逐步發展已經不能夠滿足現代建筑物健康監測的需求了
總的說來具有以下幾個局限性：
第一、RTK模式的精度已經不能滿足要求。RTK---厘米級的定位原理從根本上決定了不可能實現更高的監測精度；第二、RTK模式對于環境的要求已經不能夠很好的體現GPS的優勢來。RTK的原理決定了受環境的制約太大，電離層活躍、干擾或阻擋嚴重時甚至不能實現或得到假的定位結果。環境的變化對精度的影響太大；第三、實時性已不能滿足一些監測工程的要求。RTK的作業模式要求參考站每1秒鐘輸出一次差分數據，這對于高動態的監測來說，并不能夠真實的反映變形量，時間上不能實現同步。對網絡的要求過于苛刻；第四、RTK用于監測僅僅是實現了從常規的通訊方式轉換到網絡方式，即差分數據和差分后的數據都通過網絡來實現了而已。而這樣實際上并沒有技術上的任何突破。同時要求網絡的數據通訊必須時時實現雙向，要求網絡通訊能力過高，且延遲過（往返數據時間）。
GPSensor軟件針對常規GPS監測方法的局限性而開發，通過多種手段來解決了RTK方法帶來的相關局限性。如環境變化、電磁干擾、衛星阻擋及時間不同步、基站距流動站距離過遠等。

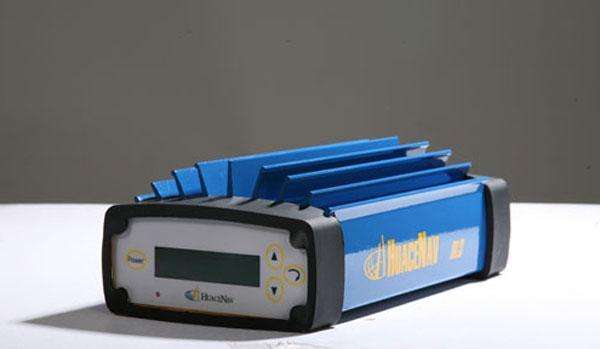

軟件將原來在接收機內進行解算的工作移植到性能更高、速度更快、更穩定的計算機上來進行。系統中所有的GPS原始數據都通過網絡（有線/無線）傳回到控制中心的計算機上，軟件對所有數據進行同步的、實時的解算。
同時，所有的GPS接收機設置也都通過控制中心的計算機來執行，完全實現無人值守及遠程控制。
GPSensor系統為科學家，工程師，災害監測人員提供實時的、極有價值的人工建筑或自然災害預警信息。這套系統不用操作人員費時進行數據后處理、分析結果等工作，實時顯示變形量，大大延長了預警時間減少自然災害對生命、財產的損失。而應用GPSensor系統，可以采用無人值守的方法遠程管理幾十個監測點。通過設定的臨界值，管理者可以通過圖形顯示得到實時的告警，為決策者提供及時準確的災害預警信息，避免重大生命、財產損失。
